某110kV變電站直流系統由24個12V200AH的電池和24個智能模塊并聯組成直流電源系統，其母線和電池模塊分兩段，每段電池12個。

并聯型直流電源系統由若干個并聯電池模塊高壓輸出端并聯組成，每個模塊可配置12V蓄電池，高壓DC220V/110V。 系統配置直流饋線支路若干，絕緣監察裝置、開關量監測裝置、系統監測觸摸屏裝置等。

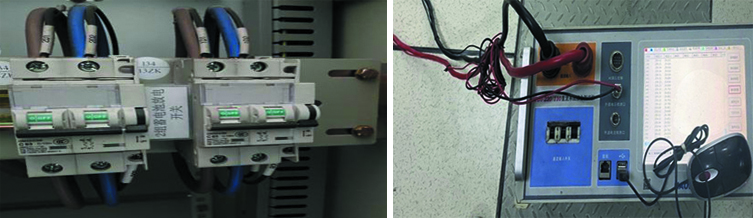

△  FDT-220/110 直流系統綜合測試儀

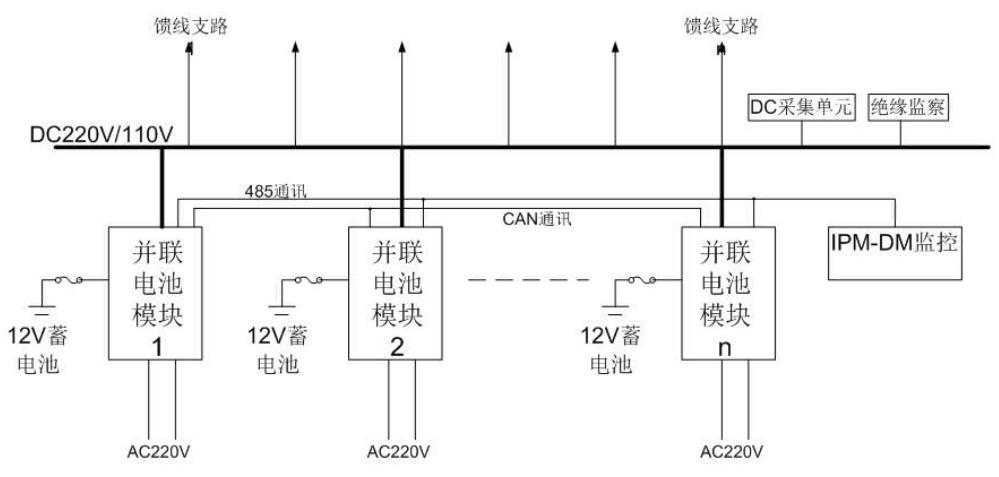

△  系統方案圖

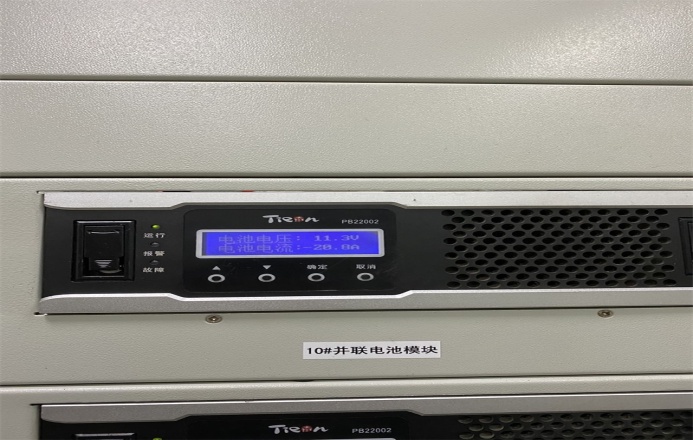

并聯型直流電源系統核容原理 ： 直流電源系統在交流輸入正常的情況下，在系統監控界面設置核容的深度（容量）及核容間隔周期值，當滿足核容條件時，由系統監控屏自動下發核容命令至模塊，對模塊匹配的蓄電池進行核容。 此模塊接收命令后，退出系統均流，內部關閉 AC/DC變換器，對蓄電池管理由充電轉換成放電，并動態微調輸出電壓，實現對蓄電池端 I 放電。 隨著蓄電池電壓的變化，動態調節輸出端，直到蓄電池端電壓至終止電壓點 10.8V，然后開啟 AC/DC 實現交流帶載，同時啟動充電變換器，對蓄電池進行充電，完成待核容電池的在線核容過程。 整個核容放電過程中，監控每隔半小時記錄蓄電池電壓及電流，直至均充結束，并在監控內部分配存儲空間進行保存，在導出頁面可導出相應核容數據。系統中某一模塊進行核容時，其他模塊處于交流帶載，并對各自配置蓄電池進行充電管理。 系統監控也可通過手動下發命令，啟動對單個蓄電池核容。

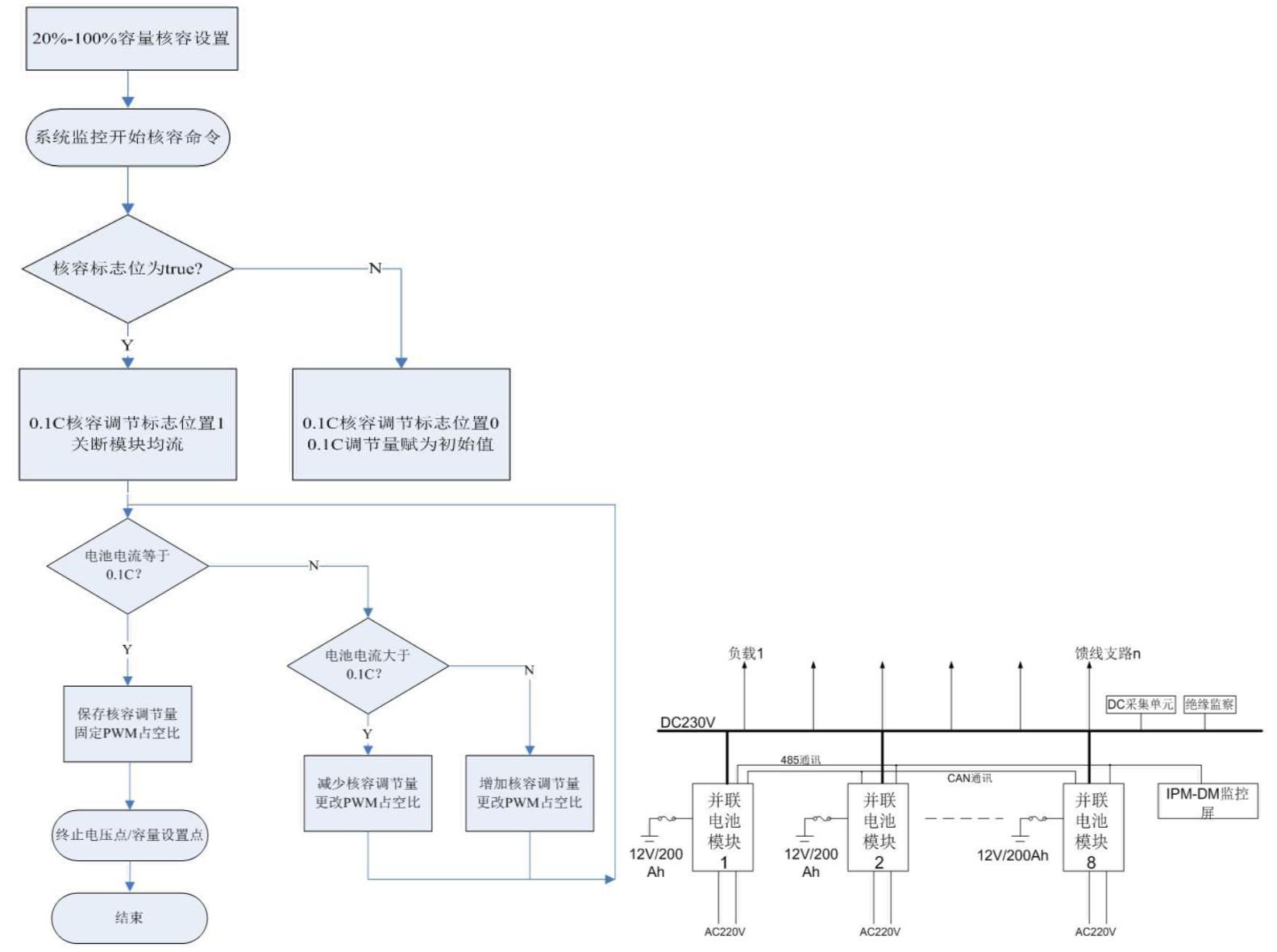

△  核容調節流程圖

并 聯型直流電源系統實現自動在線核容需要同時滿足以下條件：

1）交流系統正常狀態；

2）蓄電池處于浮充階段；

3）直流系統的負荷能滿足核容所需的最小負載。

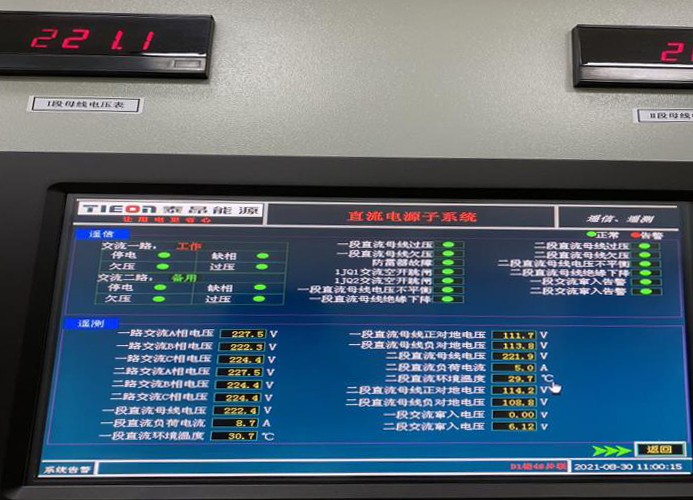

單節電池核容操作步驟 ： 主監控屏—直流電源—對應的核容模塊—模塊參數設置—輸入密碼—點擊核容。

注意事項 ：

1）當模塊在均充狀態時，不可核容；

3 ）如果要退出核容，點關閉核容，退出后自動均充。

多節電池核容同時操作：

5）連接完畢后，進入?yún)?shù)設置界面，將無線模塊的數量根據需要核容的電池?cái)?shù)量n，單體電池的標稱電壓U，單體電池的下限電壓U0，電池組段的下限電壓U1=N*n，半核容時間300分鐘。 設置完畢后，開始電池核容，F(xiàn)DT-220/110 直流系統綜合測試儀自動運行并生成數據文件和數據報告。 當某節單體電池電壓UE

6）等待n節蓄電池核容完畢。 在直流監控系統監控界面點擊關閉電池核容對話框，系統自動對核容的電池進行均充。接下來選擇未核容的電池，以此完成直流電源系統核容。
