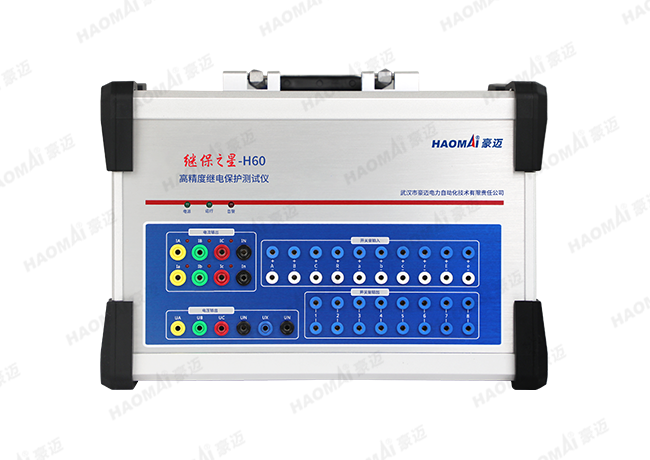

繼保之星-H60 高精度繼電保護測試儀
——相電壓高達300V輸出，0.05級精度適應更復雜的保護校驗和測試
4U6I繼電保護測試儀，采用最新一代科技和電子技術成果設計，輸出采用超高速DSP+FPGA控制，實時信號處理能力極強，傳輸頻帶寬，每周輸出2400點高精密波形，18位DA轉換器。輸出波形精度極高，失真小，線性好。單電壓高達300.0V，0.05級精度滿足更多應用。體積小，攜帶方便，操作簡單，極大地降低了現場工作負擔，提高工作效率。
- 產品特點
- 技術參數
- 應用案例
- 相關下載
- 相關視頻
產品特點
- 電壓電流輸出 4相電壓6相電流輸出，10通道幅值、相位、頻率完全獨立調節。兼容傳統試驗方式，可進行三相變壓器差動試驗。
- 新型高保真線性功放 輸出端采用高保真、高可靠性模塊式線性功放，而非開關型功放。避免對試驗現場產生高、中頻干擾，保證從大電流到微小電流全程波形平滑，精度優良。
- 模塊式組合部件結構 采用軍工技術，實現多級絕緣隔離和等電位靜電屏蔽防護，采用精密元器件，專業化結構設計。裝置可靠性高，EMC性能極佳，體積小、重量輕、功能全、攜帶方便。
- 軟件功能強大 可完成各種自動化程度高的大型復雜校驗工作，測試及掃描各種保護定值，實時存儲測試數據，顯示矢量圖，聯機打印報告等。6相電流可方便進行三相差動保護測試。

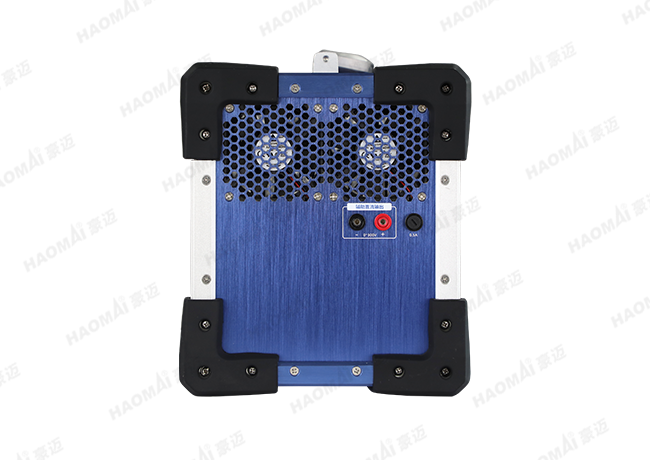

- 具有獨立專用直流電源輸出 裝置設有1路0~300V專用可調直流電源輸出。
- 具有錄波及故障回放 10路同時采樣顯示波形和錄波，支持暫態故障波形回放。

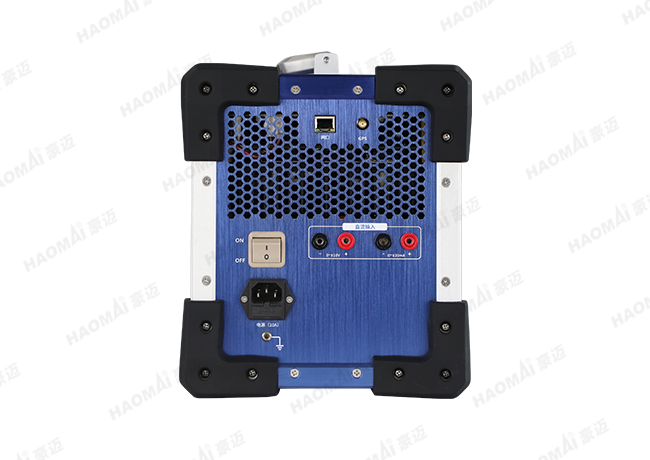

- 具備外部直流信號采樣 2路直流電流和電壓同時采樣顯示。
- 開關量接點豐富 具備10路開入和8路開出。輸入接點為空接點和0～250V電位接點兼容，可智能自動識別。
- 完善的自我保護功能 散熱結構設計合理，硬件保護措施可靠完善，具有電源軟啟動功能，具備故障自診斷以及輸出閉鎖等功能。
- 輕小型高集成單機和一體化結構 超輕小型結構，整機小巧輕便，僅重14.8kg。
技術參數
|
交流電壓輸出 |
|
|
電壓輸出 |
4×300V |
|
輸出精度 |
0.05級（5~300V） |
|
頻率范圍 |
0～1200Hz |
|
諧波次數 |
2～24次 |
|
直流電壓輸出 |
|
|
電壓輸出 |
4×±300V |
|
輸出精度 |
0.1%（-5~-300V或5~300V） |
|
交流電流輸出 |
|
|
電流輸出 |
6×32A/240VA |
|
輸出精度 |
0.05%（0.5~32A） |
|
相電流長時間允許工作值 |
5A |
|
頻率范圍 |
0～1200Hz |
|
諧波次數 |
2～24次 |
|
直流電流輸出 |
|
|
電流輸出 |
6×±15A |
|
輸出精度 |
0.1級（-0.5~-15A或0.5~15A） |
|
相位 |
|
|
相位范圍 |
-360°~360° |
|
相位精度 |
＜0.1° |
|
錄波和回放 |
|
|
電壓采樣通道 |
4×（0~300V） |
|
電流采樣通道 |
6×（0~32A） |
|
測量精度 |
±0.5% |
|
兩路外部回采小信號 |
|
|
直流電壓幅值 |
?0~10V |
|
直流電壓測量精度 |
±0.1% |
|
直流電流幅值 |
4~20mA |
|
直流電流測量精度 |
±0.1mA |
|
直流輔助電源 |
|
|
通道數量 |
1路 |
|
輸出電壓 |
0~300V |
|
輸出精度 |
±0.5% (40~300V) |
|
開關量 |
10路開入，8路開出 |
|
尺寸 |
392×272×237mm(長×寬×高) |
|
重量 |
14.8kg |
