【案例實操】配電終端自動化批量檢測——FTU終端測試

發布時間：2020/06/30武漢市豪邁電力自動化技術有限責任公司

?測試設備： HDTS-4000 配電終端自動化檢測平臺

測試終端： 三遙標準FTU

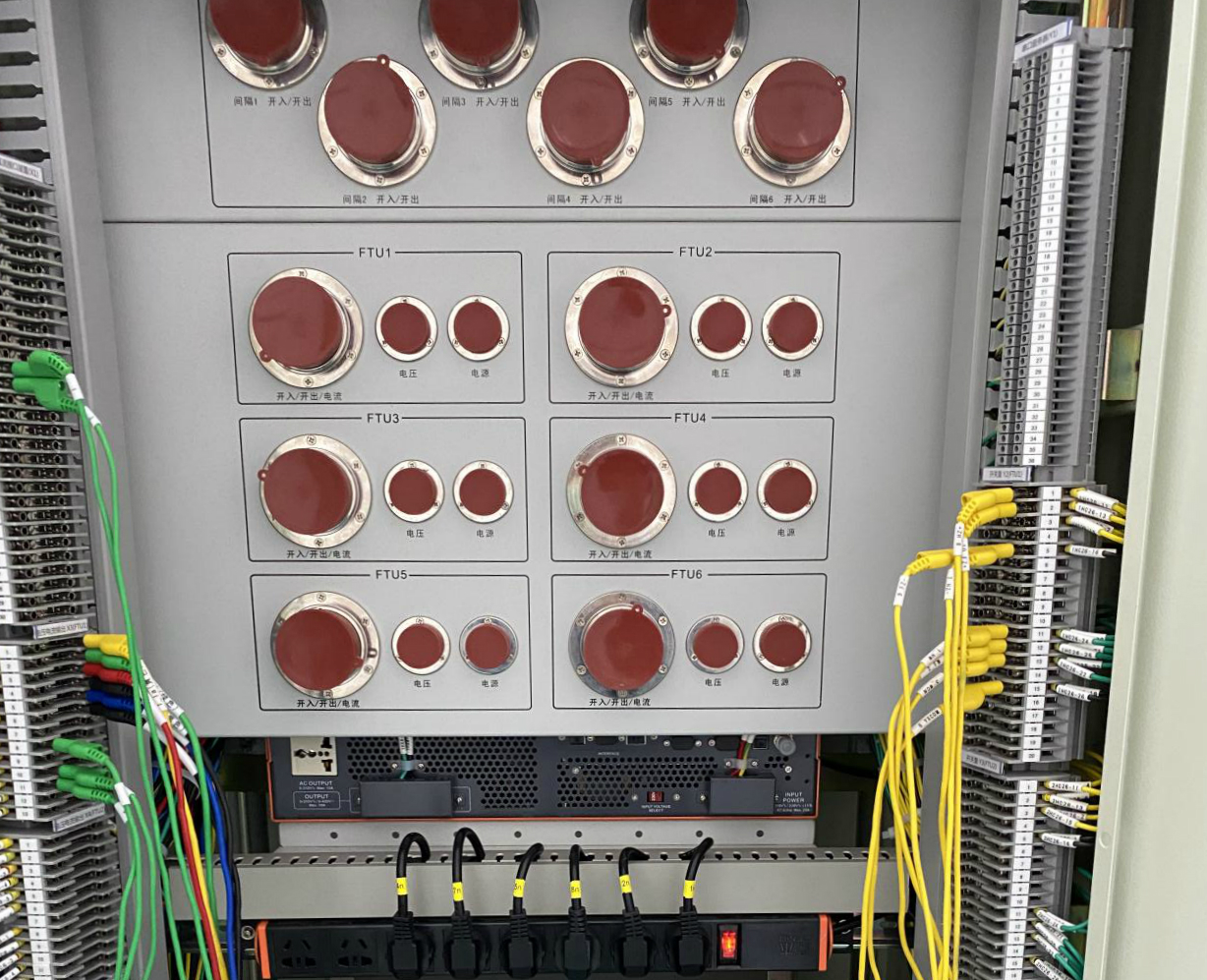

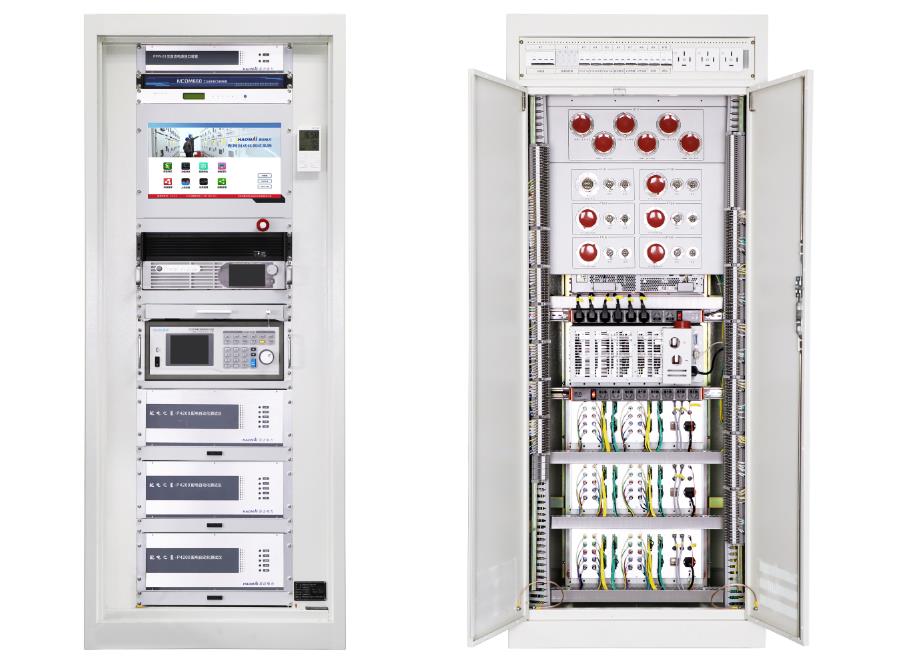

△ HDTS-4000 配電終端自動化檢測平臺

1

接線

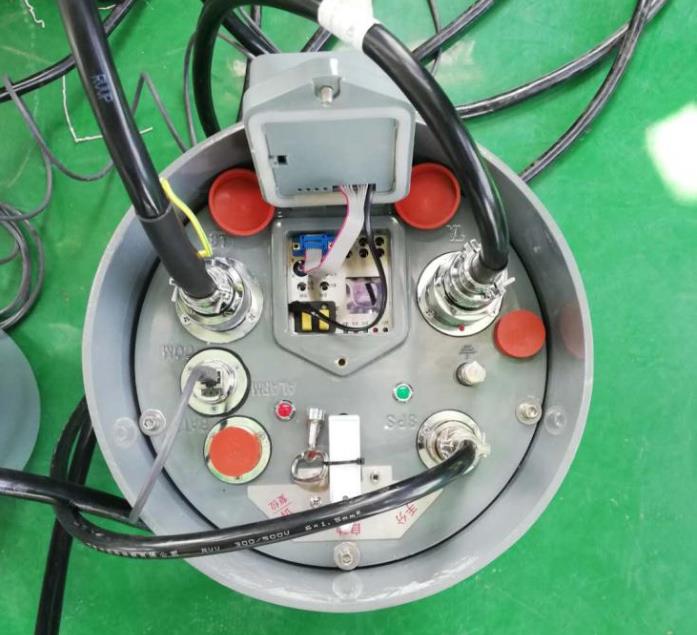

FTU部件： 14芯信號頭、網線插頭、5芯外接電池盒航插頭、6芯電流航插頭、6芯電壓航插頭、控制模塊。

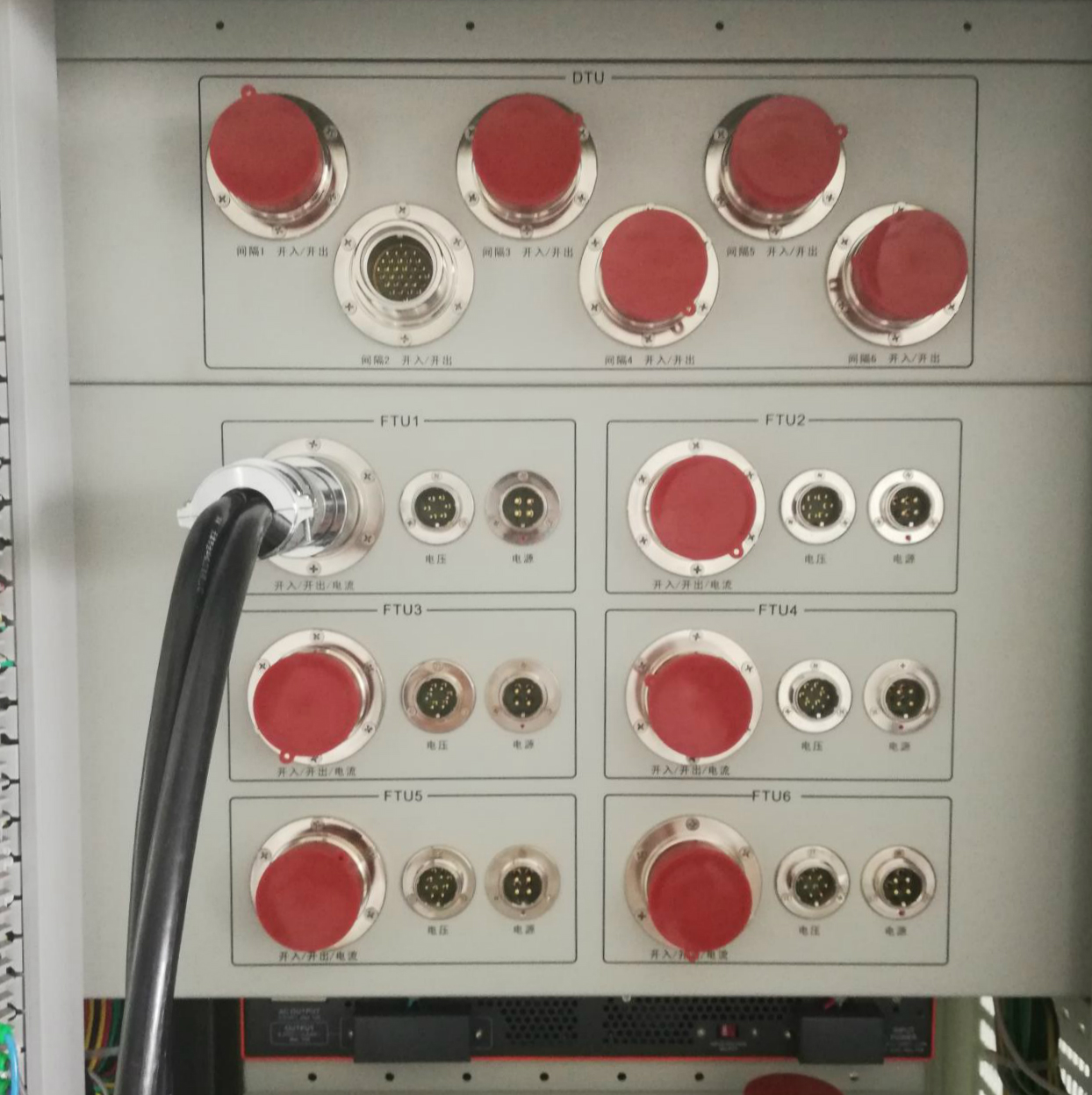

若電纜兩端是航插插頭，將電纜26芯航插接入HDTS-4000 檢測平臺FTU1的26芯航插，電纜14芯信號線航插和6芯電流航插分別接入FTU的信號和電流航插孔。

若測試線一端是航插插頭，一端為端子插頭：

（1）FTU供電電源接法： 1、3號接線插頭插入HDTS-4000 檢測平臺交直流接口裝置端子排黃綠接線口（取220V電壓）。

（2）FTU測量電壓接法： 4、5、6號接線插頭插入“電壓電流輸出FTU1”端子排中的UA、UC、UN端子口。

（3）FTU測量電流接法： IA、IB、IC、IN、I0、I0N號接線插頭插入“電壓電流輸出FTU1”端子排中的IA、IB、IC、IN、I0、I0N端子口。

（4）FTU信號航插線接法：

遙控接線：線號HZ+、FZ+接線插頭分別插入“開關量Y2（FTU1）”端子排的開入1、2號端子接口。 HZ-、FZ-接線插頭短接后插入“開關量Y2（FTU1）”端子排的開入5號公共端子接口。

遙信接線：線號HW、FW、WCN接線插頭分別插入“開關量Y2（FTU1）”端子排的11、12、13號開出端子接口，線號YXCOM接線插頭插入“開關量Y2（FTU1）”端子排的15號開出公共端端子。

2

參數設置

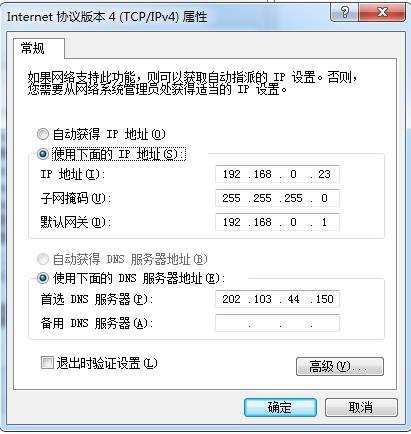

網絡配置：獲取主站IP地址，將HDTS-4000 檢測平臺IP地址設為主站同網段IP地址，若需要指定主站IP時，則將檢測平臺IP設置為指定IP地址。

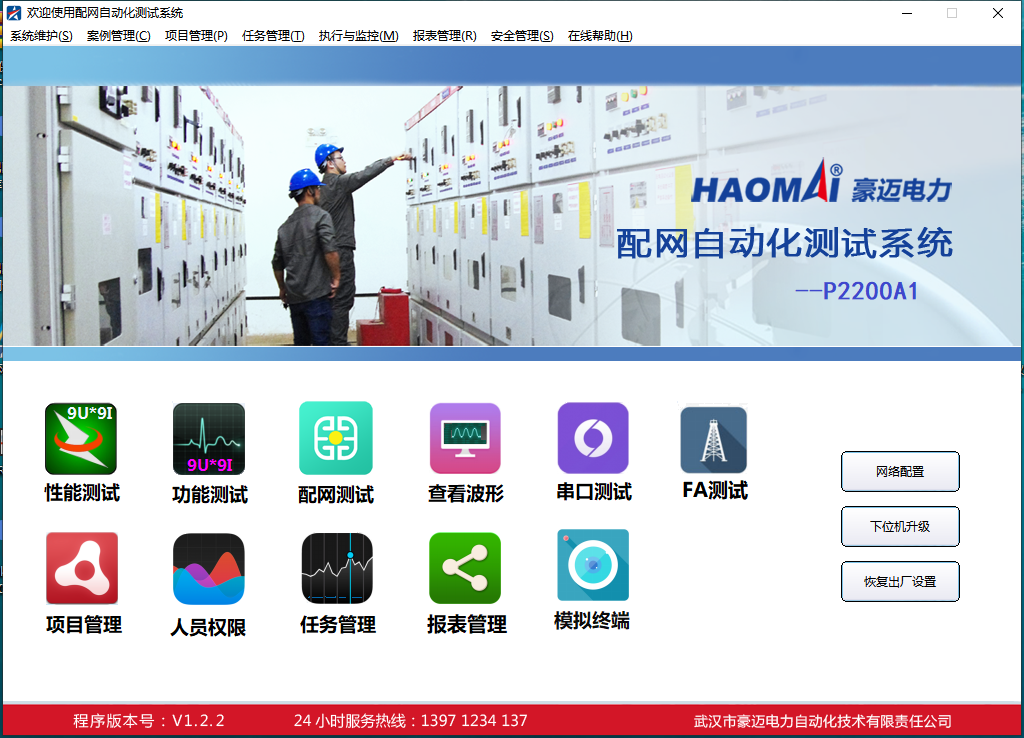

點擊檢測平臺桌面配網測試客戶端圖標，出現登錄對話框，輸入密碼數字“1”。

進入主軟件界面，點擊網絡設置。

選擇檢測平臺同網段IP地址網卡，待信息列表讀取完同網段IP地址下位機后，點擊設置保存并退出。

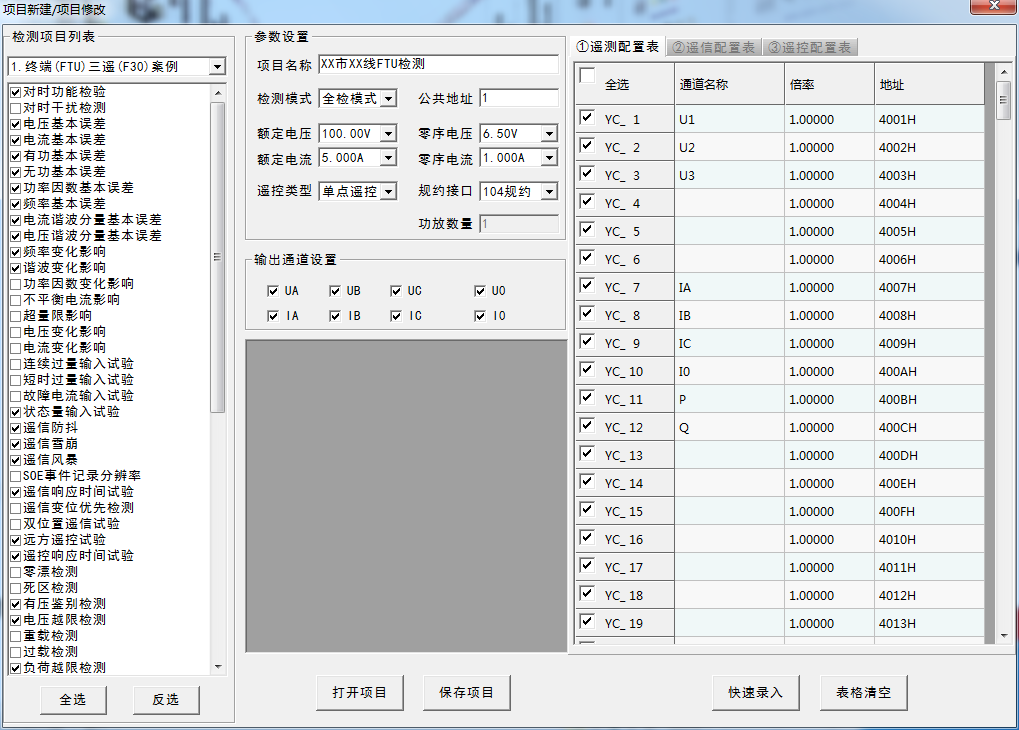

打開項目管理，根據主站提供的三遙點表信息，進行遙測、遙信、遙控配置。

（1）左側框內為終端所有的測試項目，自定義勾選需要測試的項目。

（2）自定義項目名稱，根據需要選擇全檢或抽檢，公共地址為終端設置的地址（從FTU/DTU廠家獲?。?mpchecktext contenteditable="false" id="1594002179207_0.6802550800538611"> 輸入被測FTU/DTU基本參數、額定電壓、額定電流、零序電壓和零序電流等。根據FTU/DTU信息選擇對應的遙控類型（單點或雙點）和通信規約（IEC101或104）。

（3）遙測配置表：根據主站提供的點表按相應順序映射到對應的遙測通道。

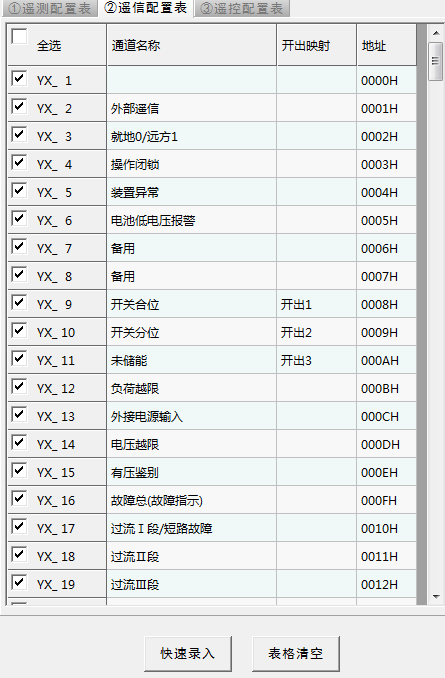

（4）遙信配置表：根據主站提供的點表將遙信描述填入通道名稱（也可將主站提供的遙信點表復制，點擊快速錄入粘貼至表格），進行開出映射，合位映射開出1、分位映射開出2、未儲能映射開出3。

注：遙信點可以從“0”或“1”開始，按規定對照表內“地址”順序進行設置。

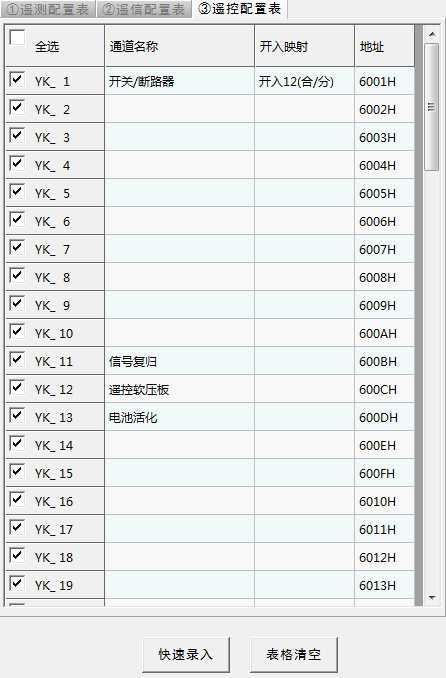

（5）遙控配置表：根據主站提供點表將遙控描述填入通道名稱內，也可將主站提供的遙控點表復制，點擊快速錄入粘貼到表格，然后進行開入映射，在開關或斷路器映射“開入1 2（合/分）”。

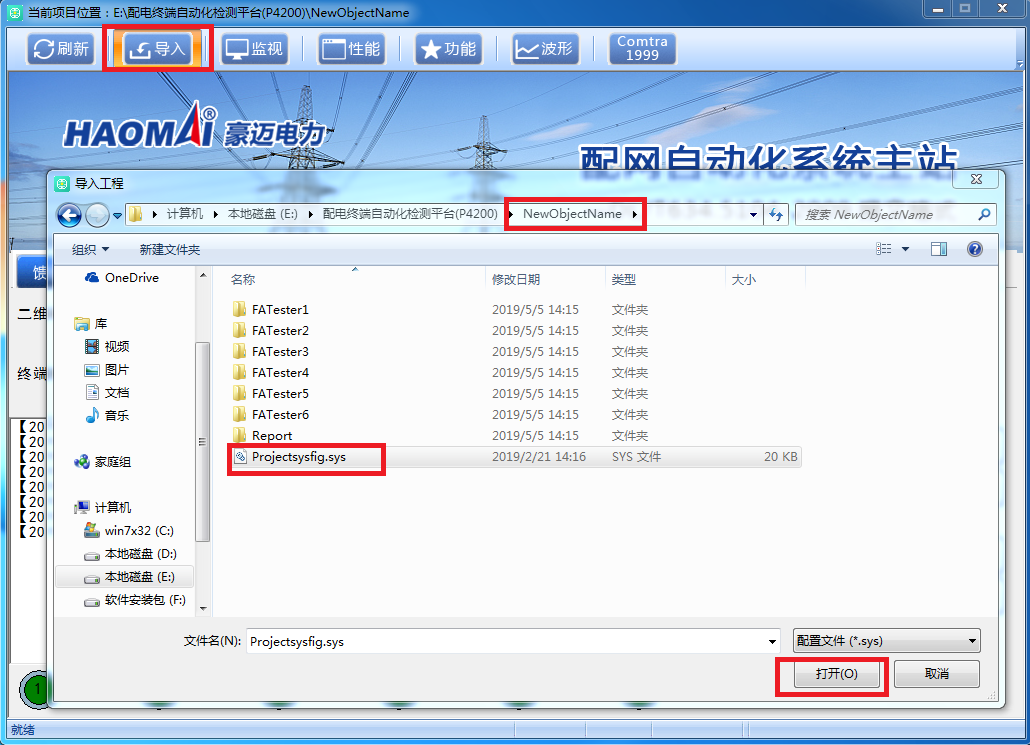

按要求完成參數設置，點擊“保存項目”并退出。打開“配網測試”，點擊“導入”，打開項目管理保存的工程項目名稱，選擇“Projectsysfig.sys”，點擊打開。

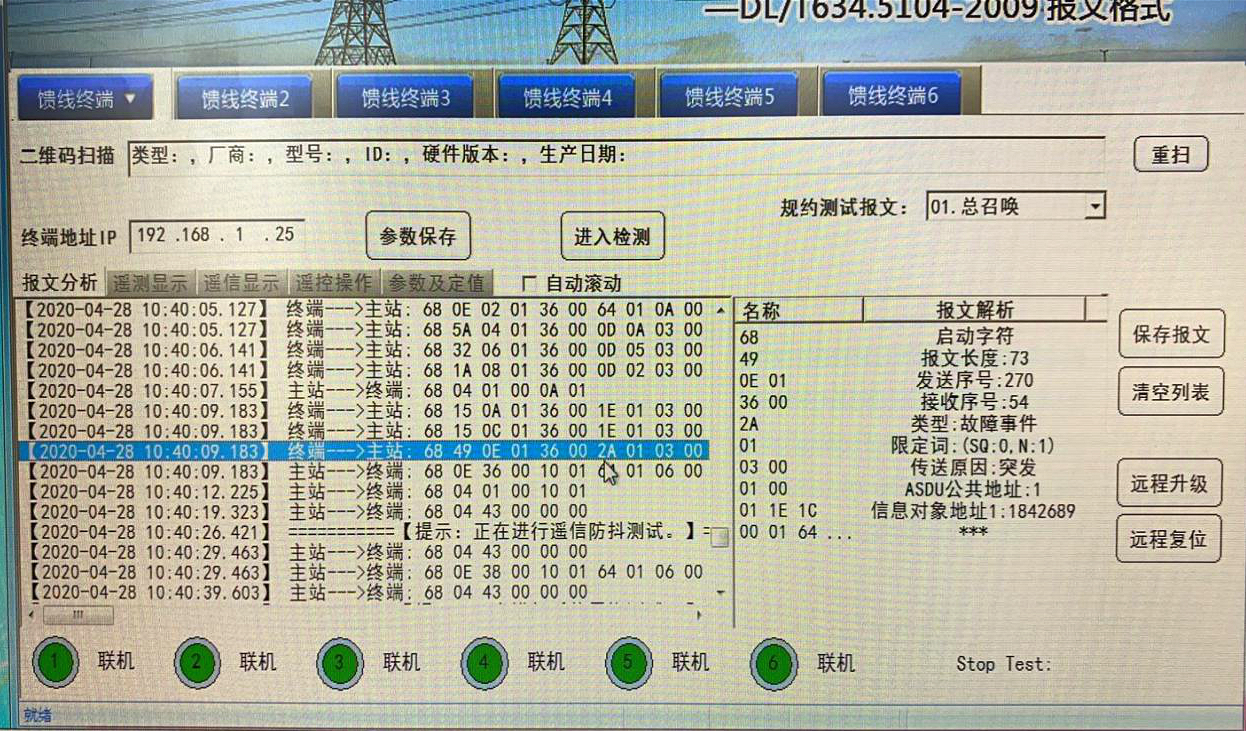

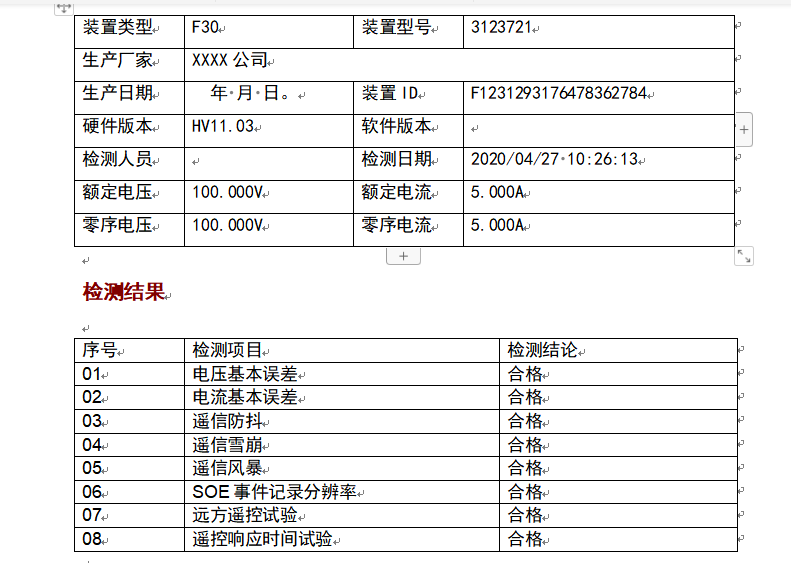

用掃碼槍掃入裝置型號編碼等（也可手動輸入），在終端地址IP欄輸入對應測試終端IP，點擊參數保存并刷新，等待10s左右，下側對話框出現報文，則表示自動連接成功，確認報文無異常后點擊“進入檢測”即可進行一鍵式自動化測試。
